单级双吸离心泵使用范围及结构形式

时间:2018-08-13 14:46   作者:www.nanfangbengye.co 点击:

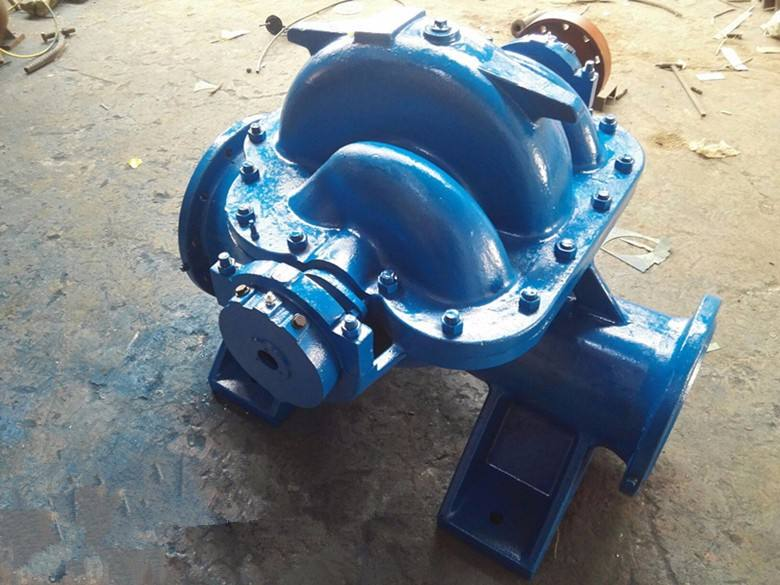

单级双吸离心泵实图:
单级双吸离心泵
单级双吸离心泵

1、S型单级双吸离心泵首要用于运送不含颗粒的清水或物理化学性质类似于水的其它液体。适用于工业和城市给排水,农田灌溉。

2、SB系列单级双吸离心泵首要用于运送温度不跨越105℃的清水或物理化学性质类似于清水的其它液体。

1、发起

⑴ 应在机泵联接前断定电动机的旋转方向是否正确,泵的转向是否活络;

⑵ 封闭吐出管路上的闸阀;

⑶ 向泵内灌满水,或用真空轴引水

⑷接通电源,当泵抵达正常转速后,在逐步翻开吐出管路上的闸阀,并调理到所需求的工况。在吐出管路上闸阀封闭的情况下,泵接连作业的时间不能跨越3分钟。

质量和功率好,价格便宜的离心泵都在这儿

2、连续

⑴ 逐步关吐出管路上的闸阀,堵截电源;

⑵ 如环境温度低于0℃,应将泵内水放出,避免冻裂;

⑶ 如长时间连续运用,应将泵拆开清洗上油,包装保管。

⑸ 如密封环与叶轮合作部位的空位磨损过大,应更换新的密封环。

单级双吸作业原理是:简略来说:进口液体一起进入叶轮中心区域,高速旋转的叶轮在离心力的效果将液体甩出,叶轮中心就构成低压区,进口液体在大气压效果下,连绵不断的流向低压区,即进入叶轮中心后又被甩出的循环进程。

本型泵的吸进口与吐出口均在水泵轴心线的下方,与轴线垂成水平方向。检修时无需拆开进出口水管及电机。从翻滚方向看去,水泵为顺时针方向旋转/依据用户需求亦可改为逆时针方向旋转。

泵首要零件有:泵体,泵盖,叶轮,轴,双吸密封环,轴套等。

泵体与泵盖构成叶轮的作业室,在进出水法兰上,制有设备真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。

经过静平衡校验的叶轮,用轴套的两端的轴套螺母固定在轴上,其轴向方位可经过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内,设备在泵体两端,用黄油光滑。

双吸密封环用以削减水泵压力室的水漏回吸水室。

泵经过弹性联轴器由电动机直接传动。必要时亦可用内燃机传动。

轴封为软填料密封,依据用户需求可采用机械密封结构。

单级双吸式离心泵的结构:

相关的零部件:轴、叶轮、卡环、密封环、机械密封轴套、密封体、机械密封、密封压盖、挡水圈、轴套、轴承体、轴承挡圈、止退垫圈、泵盖、楗、销子、轴承油封等部件。一起还涉及到挠性联轴器和电机等单级双吸式离心泵(中开泵旋转方向从电动机端看,泵轴顺时针旋转(即泵进水口在右方)。依据需求,可改为反时针方向旋转。回转泵经过在泵类型尾部加注字母F标明。
