DL型立式多级离心泵

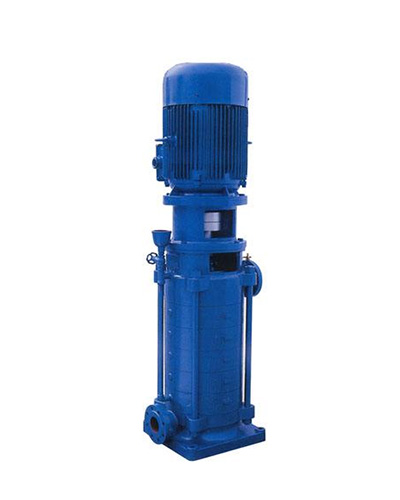

DL型立式多级离心泵

一、DL型立式多级离心泵概述:


  DL型立式多级离心泵是我公司依据我国对高层修建给排水及国家消防局GB6245-98标准开发的新产品。该型泵由于选用了高效节能的优异水力模型,因此具有效率高,功用规划广等利益,更好地满意了用户的运用要求。其他,本型泵在结构上选用了立式、分段方法,且作业安全、平稳、寿命长、占地面积小、安全修补便当。DL立式多级离心泵是选用国家举荐运用的高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力选用水力平衡法处理,剩下轴向力由球轴轴承接受,用油脂光滑。轴封选用软填料或机械密封。产品履行JB/T2727-93《立式多级离心泵型式与基本参数》标准,首要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。本司产品全部选用计算机规划和优化处理,公司具有雄厚的技术力量、丰厚的出产经历和完善的检测方法,然后确保产品质量的安稳可靠。


二、DL型立式多级离心泵适用规划:


  广泛应用于高层修建的消防、日子供水以及空调机组循环、冷却水运送。


三、DL型立式多级离心泵产品特征:


  1、水力模型先进:效率高,功用规划广。

  2、结构新颖,作业可靠:取消了平衡鼓,其轴向力选用水力平衡,彻底处理了平衡鼓易锈蚀、易咬死、易磨损的问题,确保了作业更加可靠。

  3、更少的作业、修补费用:选用优质机械密封,耐磨损、无泄漏、运用寿命长,毛病率低,具有更少的作业修补费用。

  4、作业平稳,噪音低:选用低转速电机,使泵作业平稳,噪音更低。

  5、立式结构,占地面积小。


四、DL型立式多级离心泵技术参数:


  流量:4.2-504m3/h;

  扬程:24-240m;

  功率:1.5-450kw;

  转速:1480r/min;

  口径:φ40-φ250;

  温度规划:0-+90℃;

  作业压力:≤2.4Mpa。


五、DL型立式多级离心泵产品简介:


  DL、DLR型立式多级离心泵是西安南方泵业公司依据高层修建给水商场的实践需求和国家消防局GB 6245《消防泵功用要求和试验方法》标准而研制开发的多级泵新式产品。DL立式多级离心泵供运送不含巩固颗粒及物理化学性质类似于水的介质之用。流量规划为5~360m3/h,扬程规划为22~300m,配套功率规划为1.5~220KW,口径规划为φ40~φ200m。同一台泵的出口可设1~5个出口,低转速n=1450r/min。


六、DL型立式多级离心泵类型含义:


  例如:80DL(DLR)×4

  80-泵吸进口公称直径(mm)

  DL-立式多级分段式离心泵

  DLR-立式多级分段式热水离心泵

  4-泵级数


七、DL型立式多级离心泵运用条件:


  1、运用的介质应类似水,运动粘度<150mm2/s,且无巩固颗粒,无腐蚀性质;

  2、DL立式多级离心泵运用的环境海拔高度<1000米,逾越期应在订购进提出,以便本厂为您供给更为可靠的产品;

  3、介质运用温度-15℃~120℃;

  4、最大系统作业压力≤2.5MPa;

  5、周围环境温度应低于40℃,相对湿度低于95%。


八、DL型立式多级离心泵产品特征:


  DL型立式多级离心泵选用国内优异高效节能的水力模型,具有效率高,功用曲线峻峭,作业规划广,符合消防局的有关规则,满意不同用户的运用需求;DL立式多级离心泵选用立式分段式结构,具有作业平稳、噪音低、运用寿命长、占地面积少、设备保护便当等利益。


九、DL型立式多级离心泵首要用处:


  DL型立式多级离心泵首要用于高层修建日子给水、消防恒压供水、自动喷淋水、自动水幕供水等,也可应用于厂矿给排水、远距离送水,各种设备配套运用以及各种出产工艺用水等。DL型立式多级离心泵介质运用温度不逾越80℃,DLR型立式多级离心泵介质运用温度不逾越120℃。

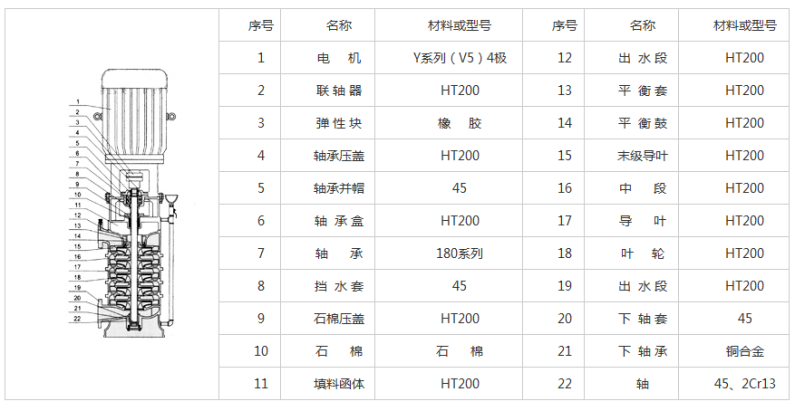

十、DL型立式多级离心泵结构图:


立式多级离心泵结构说明图

十一、DL型立式多级离心泵结构阐明:


  DL型立式多级离心泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机选用联轴器衔接,全体为刚性衔接,使用时无需校对。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件替换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水光滑轴承,上部为角触摸球轴承,DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担,其余小部分剩余轴向力幅角触摸球轴承来接受。进水段和出水段和结合面用纸垫经过接紧到达密封。轴封选用填料或机械密封,用户可依据需求挑选。

  DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向滚动;

  1、DL立式多级离心泵结构紧凑,体积小,外形漂亮,占地面积小,节省修建费用;

  2、DL立式多级离心泵的吸进口和出水口在同一中心线上,简化管路的衔接;

  3、依据实践情况,DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向;

  4、依据实践情况,DL型立式多级离心泵的出口可装配成1~5个出口,以满意同一台泵上取得不同的扬程;


十二、DL型立式多级离心泵装置阐明:


  1.装置前查看水泵和电机的无缺情况。

  2.泵装置方位应尽可能靠近水源处。

  3.泵与底座装置有两种方法,一种是直接装在水泥基础上的刚性衔接,另一种是选用JGD型减振器装置的柔性衔接,具体方法见装置示意图所示。

  4.直接装置可将泵安放在基础上垫高30~40毫米(预备充填水泥浆之用),然后进行校对,并穿好地脚螺栓,充填水泥砂浆,经3~5天水泥干枯后,从头校对,待水泥彻底干枯后,拧紧地脚螺栓的螺母。

  5.装置管路时,进、出水管路都应有各自的支承,不该使泵的法兰接受过大的管路分量。

  6. 泵用于有吸程场合,进水管端应装有底阀,而且进出口管路不该有过多弯道,一起不得有漏水、漏气现象存在。

  7.在进口管路上好装有过滤网,以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍,以确保液体的自在畅通。

  8.为了保护和使用方便安全,在泵的进、出口管路上各装置一只调理阀及在泵出口邻近装置一只压力表,以确保泵在额外范围内工作,确保泵的正常工作和使用寿命。

  9.进口如需扩径衔接,请选用偏疼异径管道接头。


十三、DL型立式多级离心泵起动与工作:


  一、起动:

  1、泵用于有吸程场合,即进口为负压时,应先向进口管路中进行灌水排气或用真空泵引水,使水充溢整个泵和进口管路,留意进口管路有必要密封,不得有漏气现象存在。

  2、封闭出口管上的闸阀及压力计旋塞,以减小起动电流。

  3、用手滚动转子几圈,使轴承光滑并查看泵内叶轮和密封环工作有无碰擦,如转不动,不该起动,直至找出毛病原由于止。

  4、试起动,电机转向应和泵上的箭头指向共同,翻开压力计旋塞。

  5、当转子到达正常工作后,压力计显示出压力时,逐步翻开出口闸阀,调理至所需工况。

  二、工作:

  1、泵在工作时,有必要留意调查仪表读数,尽量使泵在铭牌规则的流量扬程邻近作业,谨防大流量工作。

  2、守时查看电机电流值不该超越额外电流;

  3、泵的轴承温度不得高于75℃,并不得超越外界温度35℃。

  4、泵在开端工作时应放松填料压盖,当胀大石墨或填料彻底胀大后再调整到适宜的程度。

  5、易损件磨损过大应及时替换。

  6、发现异常现象,当即停机查看原因。

  三、泊车:

  1、封闭出水管路上的闸调,封闭真空表旋塞。

  2、中止电机,然后封闭压力计旋塞。

  3、如有冬季塞冷时节,应将泵内液体放尽,避免冻裂。

  4、长时间中止使用,应将泵拆开,清洗上油,妥善保管。
