离心泵系列当前位置: 供水设备 > 供水设备及水泵 > 离心泵系列 >

FSB型耐腐蚀氟塑料离心泵

FSB型耐腐蚀氟塑料离心泵

一、FSB型耐腐蚀氟塑料离心泵概述:


  FSB型氟塑料合金离心泵按国际标准规划,泵体选用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料全体烧结压制成型,轴封选用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环选用四氟填充资料,耐腐耐磨,适用于运送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等严苛条件的强腐蚀性介质,是现在世界上强耐腐蚀配备之一。

  产品悉数选用计算机规划和优化处理,公司具有雄厚的技能力量、丰厚的出产经历和完善的检测手段,然后确保产品质量的安稳牢靠。

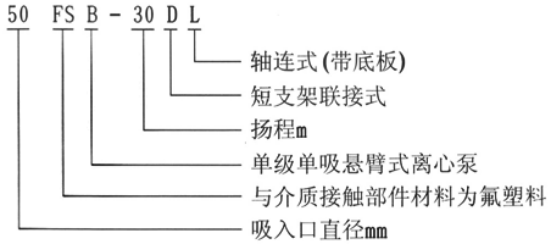

二、FSB型耐腐蚀氟塑料离心泵类型含义:

FSB型耐腐蚀氟塑料离心泵



三、FSB型耐腐蚀氟塑料离心泵技能参数:


  流量:3.6~100m3/h;

  扬程:15~55m;

  转速:2900r/min;

  功率:1.5~18.5KW;

  进口直径:25~100mm;

  适用温度:-20℃~120℃。


四、FSB型耐腐蚀氟塑料离心泵规划特色:


  FSB和FSB-D氟塑料合金离心泵过流部件悉数选用氟塑料合金制作,结构紧凑、操作简略、价格低廉,两种类型的泵壳、叶轮、机封等均可交换运用深受广阔用户的欢迎。



五、FSB型耐腐蚀氟塑料离心泵机械密封:


  FSB和FSB-D氟塑料合金离心泵选用现在为先进的外装式四氟波纹管机械密封,其特色是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、作业状况直观、耐腐耐磨密封功能好、具有多层维护,延长了机封运用寿命;关于运送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与氢氟酸等特别腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特别腐蚀性。

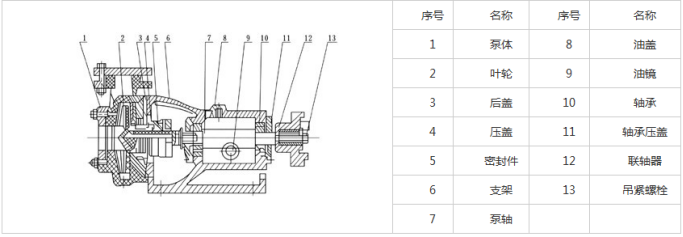

六、FSB型耐腐蚀氟塑料离心泵结构图:

FSB型耐腐蚀氟塑料离心泵


七、FSB型耐腐蚀氟塑料离心泵结构说明:


  1、泵体:左右两头衔接部分内埋钢质法兰圈各一只模压塑料合金制成。

  2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。

  3、叶轮:选用接轴衔接办法,金属轴为优质钢精加工后外包塑料合金模压而成,使叶轮与金属接轴牢固地结为一体,确保轴根与叶轮后部接受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。

  4、机械密封:选用WB2型、ST型不必冷却水可调式端面密封技能,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等资料制成。


八、FSB型耐腐蚀氟塑料离心泵产品用处:


  FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封功能紧密牢靠、作业安稳、噪声低、机械强度高、不老化、无毒素分化、修理便利、流道润滑、效率高,节约能源等长处。根绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、锻炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等职业。


九、FSB型耐腐蚀氟塑料离心泵运用说明:


  一、起动与泊车:

  1、往水泵内注足液体(引液)。

  2、检查支架油室的油位是否在规则范围内。

  3、检查电动机作业方向,检查泵的放置符号。

  4、封闭出口阀门及压力表旋塞。

  5、发动电机,翻开压力表旋塞,渐渐翻开出口阀门。当压力表指针指到需求的方位时,中止出水阀门大小的调整。

  6、需求泊车时,首要封闭出水阀,再堵截电源。



十、FSB型耐腐蚀氟塑料离心泵拆装与装置:


  二、泵的拆开:

  1.泵与电机联接用爪型联轴器衔接,拆开时先松掉支架与底座的4只衔接螺栓。使泵与电机脱开。

  2.松开泵体后盖的衔接螺栓。用木柄轻击泵体脱开。

  3.松开叶轮轴与泵轴莫氏锥度衔接在连轴器中的吊紧螺栓。

  4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环。松开后盖上压盖螺钉。取出靜坏。

  5.松开泵轴左右压盖螺钉。取出泵轴、轴承、清洗支架油室。

  三、装置:

  按拆开的相反次序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

  FSB型氟塑料合金离心泵运用注意事项:

  四、装置及注意事项:

  1.在装置前应对泵和电机进行检査,各部分应完好无缺,泵内无杂物。

  2.将本泵放置水平方位上接上进、出管和接通电源。最后用手盘动联轴器。检査有无碰擦现象。转动轻松均勻则装置完毕。

  3.塑料合金离心泵钢度较金属差,故管路分量不能直接压在泵体上,迸、出口管路应另加支架接受。扬程高的泵在出口还应装置逆止阀。以防俄然停机的水锤破坏。

  4.所有接合处有必要坚持密封。以防漏气、液影响泵的作业功能。

  5.作业过程中如发现撅动或不正常声音时。应立即泊车检査原因。故降扫除后才干作业。

  五、起动与泊车:

  1.往水泵内注足液体(引液)。

  2.桧査支架油室的油位是否在规则范围内。

  3.检査电动机作业方向。调看泵的旋转符号。

  4.封闭出口阀门及压力表旋塞。

  5.发动电机。翻开压力表旋塞。渐渐翻开出口阀门,当压

  6.重要泊车时,首要封闭出水阀,再堵截电源。

  力表指针指到需求的方位时。中止出水阀门大小的调整。



更新时间:2019-07-05
